全自动2/3轴伺服平面磨床

无疑的,宇青APS-P系列平面磨床,就是您的明智之选。 此系列机种的X轴采油压驱动,Y、Z轴则为伺服驱动。其设计理念就是在帮助客户创造利润。

全自动2/3轴伺服平面磨床

机台特点

■ 精度

工作台面精度保证(试磨片x6片, 其高度差) : 2μ(618/818) / 3μ (12/16 系列),5μ (1640)

上下轴进刀最小单位 : 1μ

■ 主轴及马达

上下轴採用AC伺服马达驱动。

2HP V3级低震动主轴动马达。 (618/818)

5HP V3级低震动主轴动马达 。(12系列)

7.5HP V3级低震动主轴动马达。 (16系列)

精密主轴採直结式, ABEC Class 7 (P4) 轴承,0.003m/m TIR。

主轴轴承前端使用4个斜角滚珠轴承, 后端两个斜角滚珠轴承。

■ 前后及左右

前后以及左右皆採用AC伺服马达驱动。 (S)

前后AC伺服马达驱动, 左右油压驱动 。(P)

先进的油压迴路系统,工作台在两端反转时,达到最小的震动,速率1m/min~25m/min, 近接开关採内藏式设计, 保证操作安全。(P)

■ 底床及滑轨

APS全系列上下轴採用线性滑轨。

前后双V, 左右1V一平,贴附耐磨片Turcite B,以及手工铲花, 2轴滑轨皆硬轨。

一体式铸件底床以及滑轨。

主铸件皆採用米汉纳高级铸铁,经过退火及季化,不变形。




产品详情

产品规格

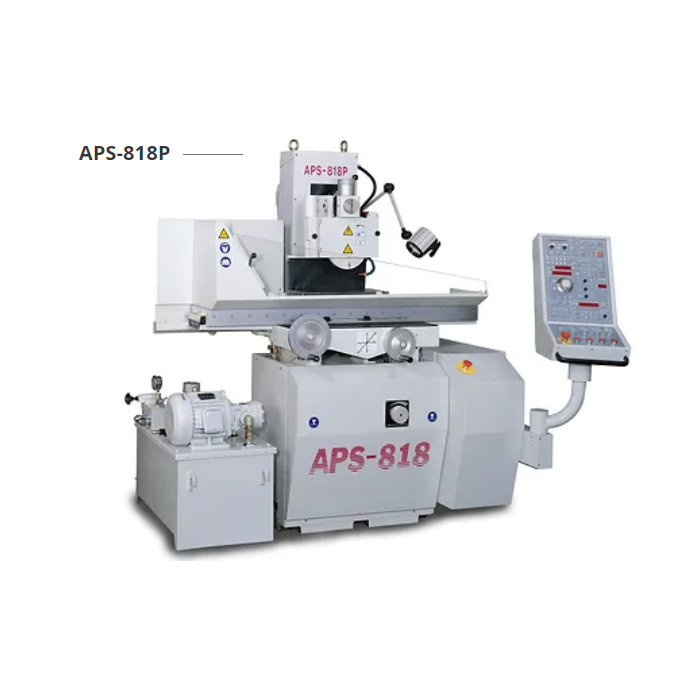

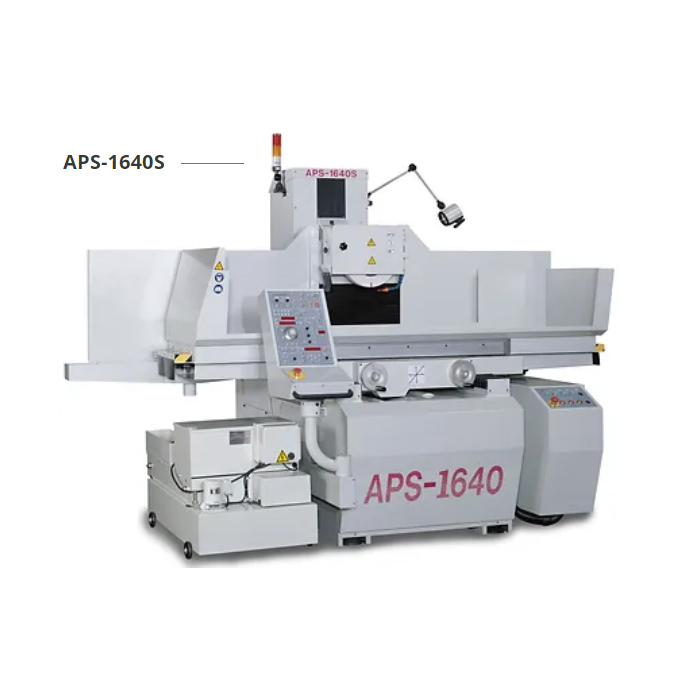

 說明\機型單位APS-618PAPS-618SAPS-818PAPS-818SAPS-1224PAPS-1224SAPS-1228PAPS-1228SAPS-1632PAPS-1632SAPS-1636PAPS-1636SAPS-1640PAPS-1640S
加工能力主軸中心到工作台台面距離mm490mm490mm690mm690 mm690mm690mm690mm
工作台台面 (長 x 寬)mm460x150460x200600x300700x300800x400900x4001000x400
左右最大行程mm530510530510700600800760900870100097011001070
前後最大行程mm170220360360460460460
T溝 (數量 x 寬度)No. x mm1x141x143x173x173x173x173x17
進給工作台左右移動  (X 軸)
油壓驅動速度m/min0.1-25 0.1-25 1-25 1-25 1-25 1-25 1-25
連續進給m/min
0-25
0-25
0-25
0-25
0-25
0-25
0-25
手輪(每轉)mm69696565656565
鞍座前後移動 (Z軸)
間歇進給mm0.15-100-120.15-100-121-151-151-151-151-15
連續進給mm/min1200120018001800180018001800
MPG電子手輪(每轉)mm0.1-50.1-50.1-50.1-50.1-50.1-50.1-5
MPG電子手輪(每刻度)mm0.001-0.050.001-0.050.001-0.050.001-0.050.001-0.050.001-0.050.001-0.05
主軸頭上下移動 (Y 軸)
MPG電子手輪(每轉)mm0.1-10.1-10.1-10.1-10.1-10.1-10.1-1
MPG電子手輪(每刻度)mm0.001-0.010.001-0.010.001-0.010.001-0.010.001-0.010.001-0.010.001-0.01
上下快速進給mm/min80080012001200120012001200
主軸    砂輪主軸馬達KW/P1.5/2    (OPT 3.7/2)1.5/2    (OPT 3.7/2)3.7/4    (OPT 15/4)3.7/4    (OPT 15/4)5.5/4    (OPT 22/4)5.5/4    (OPT 22/4)5.5/4    (OPT 22/4)
主軸轉速 (50/60HZ)rpm2860  / 34602860  / 34601455/  17551455/  17551455/  17551455/  17551455/  1755
砂輪尺寸 (直徑x厚度x孔徑)mmΦ205x13xΦ31.75Φ205x19xΦ31.75Φ355/305x50xΦ127Φ355/305x50xΦ127Φ355/305x50xΦ127Φ355/305x50xΦ127Φ355/305x50xΦ127
馬達油壓馬達KW/P2.2/4-2.2/4-3.7/4-3.7/4-3.7/4-3.7/4-3.7/4-
前後進給 (AC 伺服馬達)KW400400400400750750750
上下進給 (AC 伺服馬達)KW400400400400400400400
左右進給 (AC 伺服馬達)W-750-750-1000-1000-1500-1500-1500
尺寸    &    重量佔地面積 (L x W x H)mm2110x2400x    17522110x2400x    17523240x2500x    20923240x2500x    20923300x2780x    20923350x2780x    20923400x2780x    2092
包裝尺寸(L x W x H)mm1880x1820x    20201880x1820x    20202560x2150x    21702660x2150x    21703150x2300x    21703200x2300x    21703250x2300x    2170
機台重量 (約.)kg1600165032003200400040004200
