V-系列

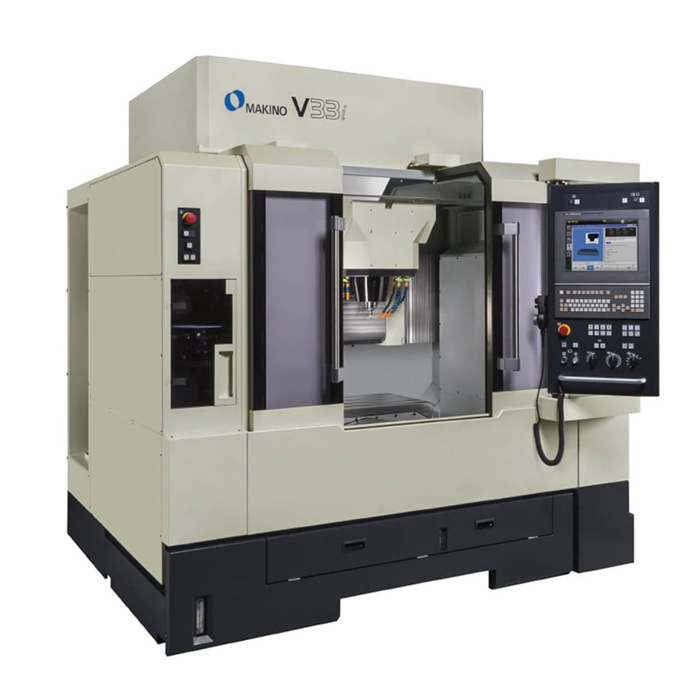

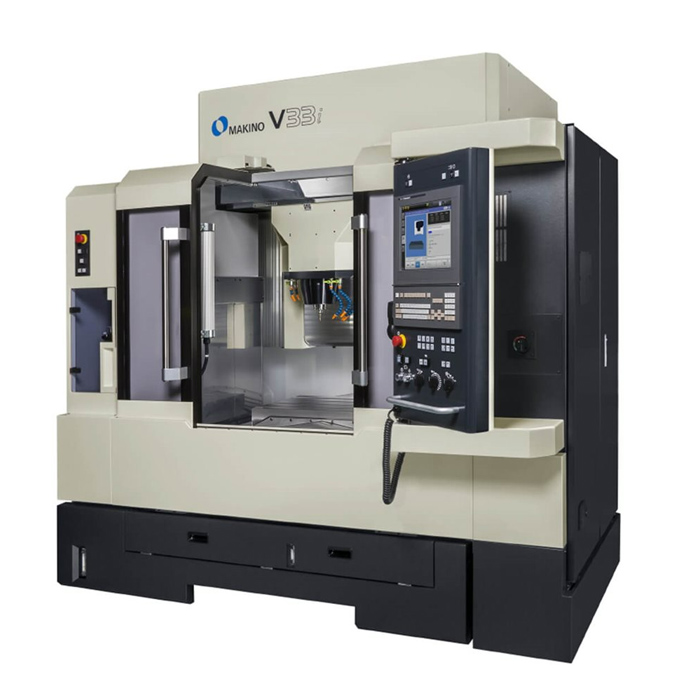

V33i 立式3轴&4轴加工中心

V33i硬料加工设备

V33i立式加工中心可提供具有高精度、高材料去除率和易操作性的高速加工生产。主轴采用牧野的轴芯冷却,夹套冷却和轴承内压润滑系统,更大限度地减少主轴高速运行时的热变形。主轴和电机转子的一体化结构减少了主轴高速运行时的振动——这只是V33i成为您理想设备的原因之一。



产品详情

牧野V33i立式加工中心是精准硬铣削加工模具和超硬材料加工的最终方案。

V33i立式加工中心采用了大量专业的独特设计来提高加工精度,并能在长期模具加工中保证其精度的稳定性。X轴和Z轴安装在主轴上,Y轴安装在工作台下,机器结构紧凑,性能优越。V33i的结构设计没有悬垂或无支撑区域,在整台机器范围内可以达到卓越的精度。经过精密抛光,使得导轨与机床铸件融为一体,从而实现卓越的强度、刚性和精度。

为保证长期精度的稳定性,V33i具备以下特点:

轴的丝杠采用轴芯冷却,包括轴承支架区域和电机安装区域的温度控制,部件的温度稳定。
使用油道回路和温控油对机床床身和主轴进行温度控制,严格维持床身和主轴的温度。
增加一个单独的油温控制装置,严格控制机械元件的温度。
导轨液压回路位于X轴上,以减少摩擦和热量产生,同时保持对几何形状和精度的严格控制。

V33i主轴具有牧野的核心冷却系统和轴承内压润滑系统,更大限度地减少了主轴高速运转时的热变形。主轴和驱动电机转子的一体化结构减少了高速运行时的振动。主轴设计还包括以下内容:
更短、更硬、更强的主轴设计,达到更高的刚性,并把振动减少到小范围,以实现无震颤切削。
增加流经主轴的流体,进一步减少主轴的热伸长,有助于更严格地控制主轴温度。
较短的主轴设计和更强的温度控制允许一定范围内的主轴拧紧公差,减少跳动,增加刚性。

此外,V33i配备了牧野专家6控制系统,该系统使用Windows7操作系统,使得NC控制性能可靠,提供了一个稳定、安全的平台,同时提供了人性化的图形用户界面(GUI)。这个新的机床控制器提供了大量的彩色触屏菜单应用。图标了提供"热链接",以及操作员可能需要的关键信息的快速访问功能。此外,新的操作平台还提供了个人电脑的功能(剪切、粘贴、复制、查找、替换等),这些功能在机床控制系统上很少见。先进的数据管理技术和牧野有的新一代几何智能(SGI.5)控制系统,与大多数其他控制系统相比,它可以实现将复杂型腔和型芯的模具加工周期缩短40%的时间,有助于提供更短的生产周期和使用成本。


标准规格


台面

750 x 450 mm

X 轴

650 mm

Y 轴

450 mm

Z 轴

350 mm

主轴

20000

主轴刀柄型号

40 (HSK63)

快移速度

20,000 mm/min

切削速度

20,000 mm/min

最大工件

750 x 635 x 250 mm

载重

300 kg

刀库容量

15 (25, 40, 60)

刀具到刀具

4.8 secs

最大刀具直径 (有邻接刀具 / 没有邻接刀具)

80 mm

最大刀具重量 (无限制 / 有限制)

7 kg
