Slim-系列

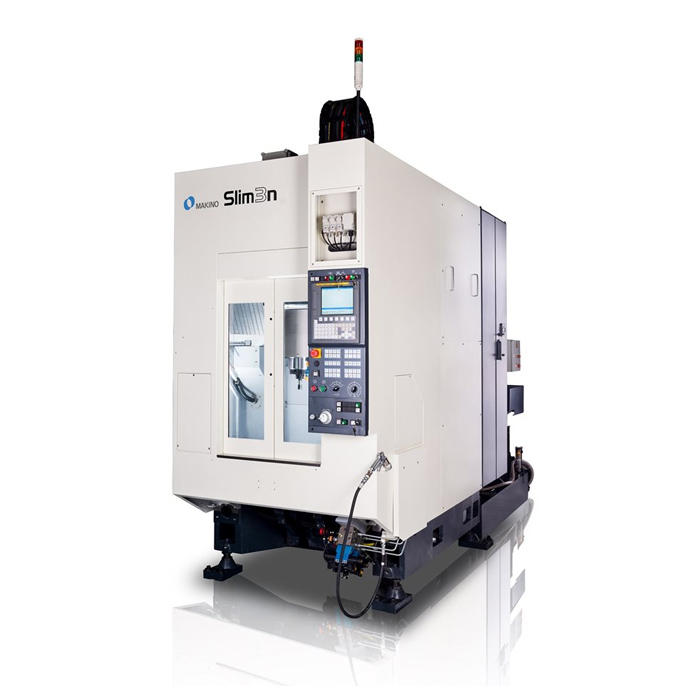

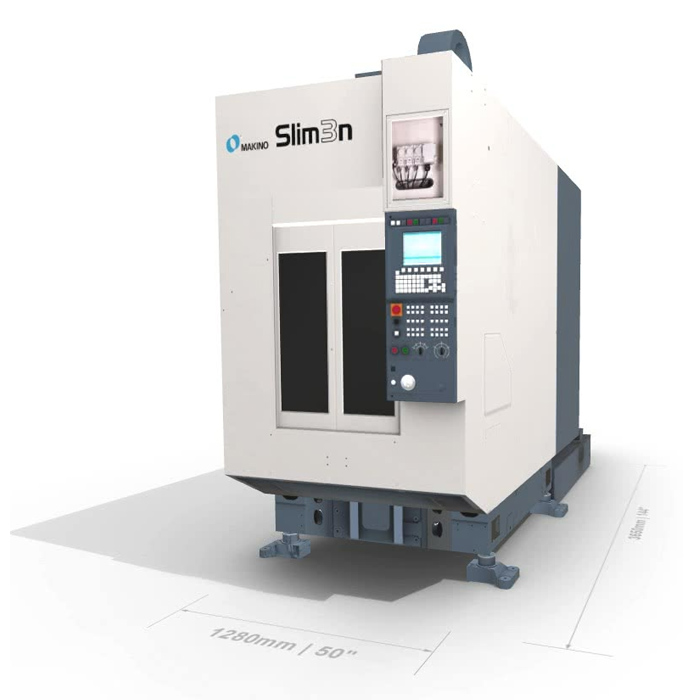

Slim3n 立式三轴加工中心

紧凑型立式加工中心,适用于大批量零件生产

在大批量零件加工行业,目标就是实现客户的要求,如缩短资金周转、提高产品质量、降低使用成本,已是机床设计者所要面临的挑战。众所周知,牧野是通过创新的加工中心、加工技术和加工工艺带来机床的高质量和高稳定性。牧野新的紧凑型立式加工中心Slim3n系列具有高性能和高效率的特性,适合大批量及多品种零件加工,注重优化加工工艺,增加灵活性并实现顺畅的加工流程。


产品详情
Slim3n采用固定工作台的设计理念,可以提供给客户更灵活的夹具设计来满足更大的工作行程,更重的夹具和简易的接口需求,以适应更加广泛的加工应用。使用有限元分析(FEA)技术来优化机床的结构刚性和扭转刚性,以达到优异的性能和稳定的结果。机床结构配置是基于一个封闭的框架式设计,加上一对长支撑立柱得以实现出色的结构刚性。

牧野在主轴技术方面的领导地位已是闻名遐迩。主轴的高刚性、高转速、稳定的预加力、多面平衡性、小振动和热伸长控制等都是牧野关注的重点,牧野已经通过多年的经验和应用来设计、制造和装配主轴。Slim3n机床配有两种规格主轴16,000 rpm和8,000 rpm,以满足大批量零件加工行业各种不同的加工需求。

ATC刀库标配26把,Slim3n能够提供顺畅、快速的分度,支持高速加工应用。无机械臂的设计,可直接抓刀,提高了Slim3n系列机床的性能。

考虑到实际生产环境,Slim3n系列的排屑和冷却液管理系统能切实提高机床的生产效率。作为标准配置的喷嘴冷却系统和冲淋冷却系统,可以高效的冲刷走加工区域的切屑。Slim3n加工区设计成倾斜式,能更快速、高效地排出切屑。各种选配的提升排屑器(LUCC)与机床相结合,有效处理切屑,满足特殊应用需求。

托盘更换装置有助于在一个托盘上进行转载并同时在另一个托盘上进行加工,从而缩短前期调整时间。

Slim3n可配置不同类型的旋转工作台,4 + 1旋转工作台 - 单主轴,双主轴等,以满足不同客户的需求。


标准规格


台面

600 mm x 400 mm

X 轴

500 mm

Y 轴

400 mm

Z 轴

400 mm

主轴

16,000 (optional 8,000)

主轴刀柄型号

HSK - A50

快移速度

50,000 mm/min

切削速度

1 - 20,000 mm/min

最大工件

975 x 640 mm

载重

400 kg

刀库容量

26
