EDNC-系列

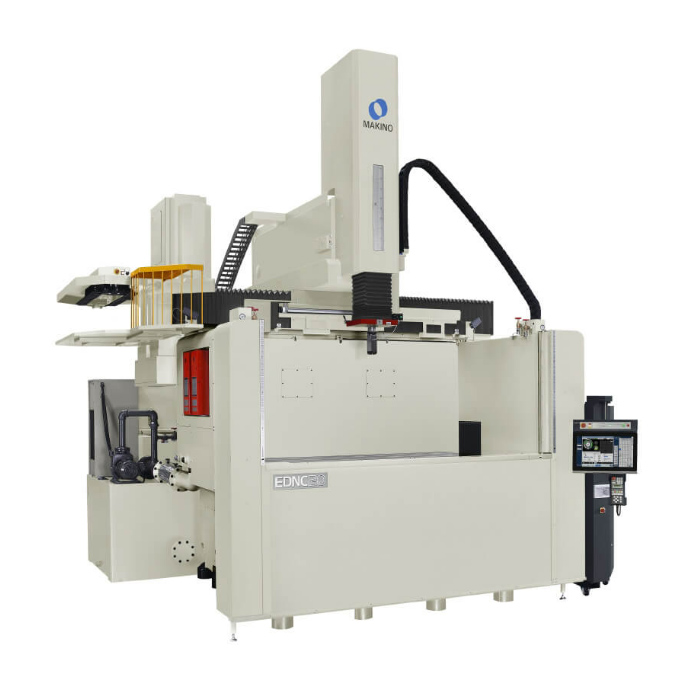

EDNC20 电火花机床

EDNC20 Ram EDM是提供高水平加工性能的大型机床。

当配备HS-Rib高速Z轴时,EDNC20可以在其31.5英寸(800mm)行程上实现高达20m/min的跳动加工。与传统工艺相比,这种跳动能力可使加工时间缩短60%,性能相当于数台小型机器。

HS-Rib采用轴芯冷却滚珠丝杠结构,保证了连续工作时的高精度深度控制。选配的ATC(自动换刀器)位于工作槽外以尽量减少加工限制,可促进高效的无人值守操作。
EDNC20 EDM提供 2000mm x 700mm x 600mm 的行程,可加工2800mm x 1600mm的工件。此外,还有扩展行程和加宽工作槽版本,提供更大的容量。200mm的X轴附加行程和300mm的Y轴附加行程可容纳2800mm x 1800mm的工件。EDNC20采用固定工作台设计,带有可编程升降前门系统,为重达10000kg的工件安装和支撑部件提供开放的通道。机床的结构采用节省空间的设计,将油槽集成到底座铸件中,同时提高了整体热稳定性。
配备了Hyper-i控制器的EDNC20包含许多实用的高级功能,可帮助操作员进行编程和机床操作。直观的图形界面和高清24寸触摸屏,是用户友好型操作的标志。操作员将发现许多有用且省时的功能,如数字手册和E-Tech专家功能,为不同技能水平的操作员提供高级支持。凭借其易用性和灵活性,Hyper-i控制系统将牧野先进的HyperCut和SuperSpark™IV技术的力量传递给用户,以获得高效、丰富的成果。




产品详情

标准规格


台面

2,500 x 1,200 mm

X 轴

2,000 mm (2,200 mm)

Y 轴

700 mm (1,000 mm)

Z 轴

600 mm (800 mm)

快移速度

2 m/min

最大工件重量

10,000 kg

刀库容量

8, 16, 32

工作液槽尺寸

2,800 x 1,600 x 1,050 mm

最大电极重量

100 kg

最大加工电源容量

60A ~ 240A
