EDAF-FH 系列

EDAF2-FH EDM Hole Drilling

EDAF2具有无与伦比的通用性

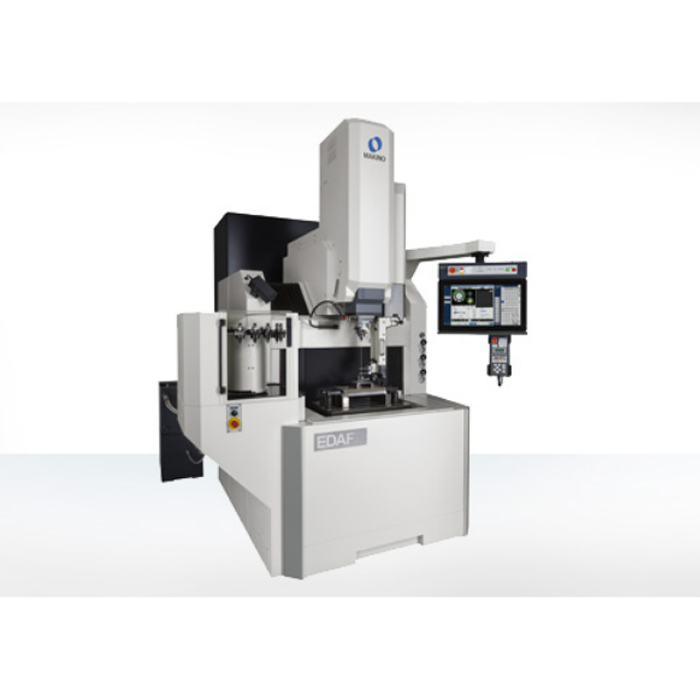

凭借在一台机器上执行标准的RAM EDM和精密的EDM钻孔过程的能力-EDAF2细孔机提供与标准的RAM EDM过程相同的性能,更包含了用于高精度EDM钻孔的附加组件。机器结构采用重型和刚性设计,以实现持续的长期精度,并在机器的基础铸件中内置加工液箱,以节省占地空间。通过整体液箱保持良好的机器热稳定性,冷却液也通过Y轴和Z轴结构循环,以使整个机器保持稳定的温度。




产品详情

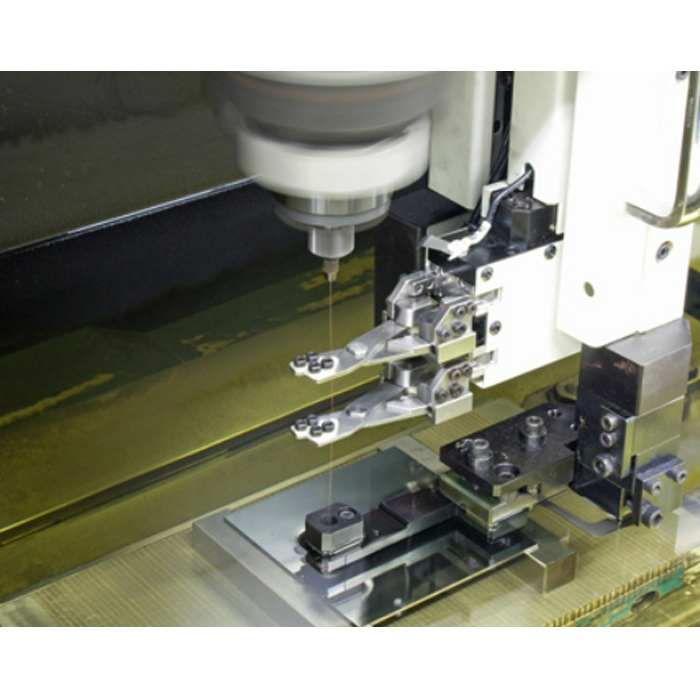

EDAF2细孔机包含可编程的W轴和臂结构,该独立结构平行于Z轴,并且W轴包含用于EDM钻孔操作的模具导向和中间导向支撑组件。W轴中间导轨支撑小直径电极,防止加工过程中发生振动或弯曲,W轴臂可使用一系列快速断开装置和刚性曲线耦合器在不到一分钟的时间内拆卸并安装在机器上。标准配置的EDAF2细孔机具有高速C轴,可提供高达2000rpm的精确分度和连续转速,以及6Mpa或10Mpa的高压泵。

航空航天、汽车、医疗和模具等行业都依赖EDAF2作为关键高精度孔细节的解决方案。EDAF2细孔机采用传统的Ram EDM火花油 ,为EDM钻孔能力的精度、边缘质量和冶金特性提供颠覆性的改善。本机采用自动化和操作友好的可编程升降工作槽,并配备U/V火焰传感器和灭火器系统,实现长时间无人值守的安全操作。Makino采用24寸级高清触摸屏的高级流线型Hyper-i控制,通过直观的界面和实用的支持工具,提高了不同技能水平的操作员的能力,为车间带来了更高水平的操作效率。
